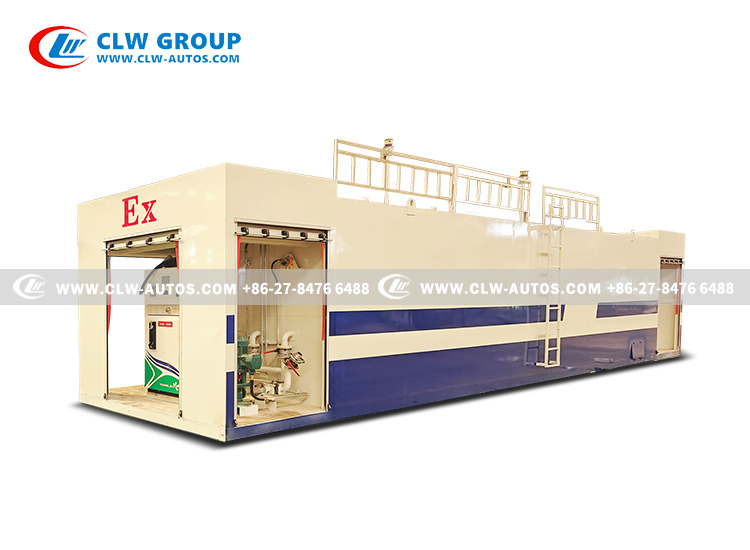

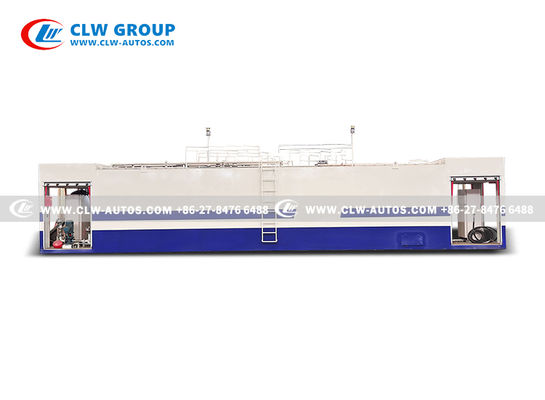

| Параметры оборудования 50 м³ |
| Внешние размеры(Без учета ограждения и дыхательной трубы) |
Длина: 15,11 м |
| Ширина: 2,65 м |
| Высота: 2,94 м |
| Конструкция цистерны |
Внутренняя цистерна: 8 мм |
| Внешняя цистерна: 4 мм |
| Площадь |
≈ 41 м² |
| Объем |
≈ 50 м³ |
| Вес |
≈ 20 тонн |
| Материал |
Внутренняя/внешняя цистерна: углеродистая сталь Q235-B |
| Рабочее напряжение |
380 В, трехфазное, пятипроводное |
| Рабочая мощность |
Макс. одновременное потребление энергии всем оборудованием ≤ 8,5 кВт |
| Взрывозащищенная цистерна и аксессуары безопасности |
| Взрывозащищенная емкость для хранения |
Взрывозащищенная емкость для хранения. Как во внутренней, так и во внешней цистернах используется технология двухслойного усиления сварных швов, при этом прочность сварного шва выше, чем прочность стыкового сварного шва стальной пластины толщиной 12 мм. (Контейнер для упаковки опасных химических веществ под атмосферным давлением) |
| Взрывозащищенный барьерный материал |
Взрывозащищенный барьерный материал заполнен как во внутренней цистерне, так и в межслойном пространстве между внутренней/внешней цистернами. (Настраивается в соответствии с требованиями клиента) |
| База блока |
ST--50/2-02 |
| Взрывозащищенная электрическая система |
380 В трехфазная |
| Взрывозащищенная звуковая и световая сигнализация |
Частота вспышек: 150/мин; Интенсивность звука ≥ 90(дБ). Маркировка взрывозащиты: Ex db ⅡC T4 Gb; Ex tb ⅢC T130℃ Db; Уровень защиты: IP65. |
| Система аварийного освещения |
Взрывозащищенный потолочный светильник, интегрированный дизайн, эстетичный и энергосберегающий. Маркировка взрывозащиты: Ex db eb mb ⅡC T6 Gb; Ex tb ⅢC T80°C Db. |
| Устройство сигнализации утечки нефти и газа |
Использует импортные датчики каталитического горения и микроконтроллерную технологию. Имеет отображение концентрации и звуковую/световую сигнализацию. Устанавливается в зонах заправки или в насосных/клапанных помещениях для разгрузки. |
| Устройство аварийного отключения (клапан защиты автоматического закрытия) |
Автоматически герметизирует цистерну в случае неконтролируемых бедствий, таких как землетрясения, опрокидывание, падение или удар, предотвращая утечку топлива. Использует внутренние механические компоненты трансмиссии для обеспечения работы даже при отключении электроэнергии. Обычно открыт, закрывается при плавлении плавкого предохранителя при пожаре. |
| Устройство автоматического пожаротушения |
Содержит сверхтонкий порошковый огнетушащий состав и азотный приводной газ. Технические характеристики соответствуют GA602-2013. Температура активации: 68-93°C. |
| Взрывозащищенный пламегаситель и дыхательный клапан |
Рабочее избыточное давление дыхательного клапана: 2 кПа~3 кПа, рабочее отрицательное давление: 1,5 кПа~2 кПа. Высота установки >4,5 м. Номинальное давление: 1,0 МПа. |
| Устройство аварийного сброса давления |
Открывается при чрезмерном внутреннем давлении, быстро снижая давление для предотвращения взрыва цистерны и избежания более серьезных аварий. Один на отсек. Давление открытия: 27±2 кПа. |
| Устройство предотвращения переполнения |
Автоматически блокирует цистерну, когда уровень топлива превышает предупреждающую высоту (95% от емкости цистерны), предотвращая пролив. |
| Система молниезащиты и статического заземления |
Включает в себя сигнализацию статического заземления, защиту от скачков напряжения, статический зажим из алюминиевого сплава для подключения к автоцистернам и медный плетеный провод заземления. Станция на салазках подключается к электроду заземления площадки (пользователь обеспечивает сопротивление заземления <4Ω). |
| Устройство защиты |
С лестницей и защитным ограждением. |
| Доступ для очистки цистерны |
Оснащен портом доступа для очистки. Сокращает общее время очистки вдвое по сравнению с традиционными взрывозащищенными станциями на салазках, сохраняя при этом взрывозащищенные характеристики. |
| Измерение уровня жидкости |
| Электронный датчик уровня |
Магнитострикционный электронный датчик уровня. Включает 2 датчика, один сенсорный ЖК-дисплей. Диапазон: 0,15~2,7 м; Погрешность: ±0,2 мм. Визуализированный интерфейс среды цистерны с контролем температуры. |
| Устройство сигнализации уровня |
Сигнализация срабатывает при ≥90% от емкости цистерны. |
| Устройство ручного измерения |
Для периодической калибровки электронного датчика уровня. Также может измерять объем цистерны в случае отказа электронного датчика или при отключении электроэнергии. |
| Заправка и разгрузка |
| Разгрузочный насос |
Взрывозащищенный вертикальный разгрузочный насос. Расход: 30 м³/ч. Взрывозащищенный двигатель (dⅡ), уровень защиты: IP55. |
| Система трубопроводов разгрузочного насоса |
Разгрузочный порт имеет стандартный размер для подключения к автоцистернам. Быстроразъемное соединение: самогерметизирующийся тип DN65 с шаровым краном. Диаметр трубы: DN65. Высота конца выпускной трубы от дна цистерны: 0,15 м. |
| Система рекуперации паров при разгрузке |
Оснащена блоком рекуперации паров Stage I для разгрузки в замкнутом цикле с автоцистернами, предотвращая выброс паров. |
| Фильтр разгрузки |
Нержавеющая сталь, 60 меш. Фильтрующий блок является съемным целиком; внутренняя опора фильтрующей сетки многоразовая, замене подлежит только сетка из нержавеющей стали. Простота обслуживания, низкая стоимость. |
| Топливораздаточная колонка |
Однонасосный, одношланговый дозатор. Самовсасывающий насос, расходомер, ЖК-дисплей, двигатель 380 В, шланг. Все устройство взрывозащищенное, имеет защиту предохранителем, клапан отрыва шланга, кнопку аварийной остановки, функцию статического разряда. Расход: 5-70 л/мин. |
| Интеллектуальная система управления бэкэндом |
Статистика данных заправки по IC-карте, передача в реальном времени, стабильные данные. |
